無風機冷卻塔

有風機冷卻塔與無風機冷卻塔對比說明有風機冷卻塔是使用時間最長的傳統型冷卻塔，其性能穩定，換熱效率高，維護簡單經濟，是目前市場中使用最多的冷卻塔；無風機冷卻塔是在以降低冷卻塔噪音與能耗目的的前提下設計開發的新型冷卻塔。目前市場占有率小，且在高濕環境中無效果。有風機冷卻塔幾乎適合于所有項目。在傳統機械通風冷卻塔塔體內，應用高性能噴嘴和擴散器組工作，產生循環流動空氣的自然通風冷卻塔應用成功。新型冷卻塔利用水霧與流動空氣的順、逆向兩次換質換熱來達到散熱降溫的目的，無電風機節能水冷卻，因而被稱為無風機自然通風冷卻塔，簡稱無風機冷卻塔。無風機冷卻塔較之于傳統機械通風冷卻塔，有著科技領先、設計新穎、致冷高效、節能環保、低音靜噪等優越之處。有風機冷卻塔與無風機冷卻塔對比說明有風機冷卻塔是使用時間最長的傳統型冷卻塔，其性能穩定，換熱效率高，維護簡單經濟，是目前市場中使用最多的冷卻塔；無風機冷卻塔是在以降低冷卻塔噪音與能耗目的的前提下設計開發的新型冷卻塔。目前市場占有率小，且在高濕環境中無效果。有風機冷卻塔幾乎適合于所有項目。兩種冷卻塔的特點見下表對比項目無風機冷卻塔特點有風機冷卻塔特點冷卻方式利用循環冷卻水噴射時形成的負壓吸入外界空氣，被噴射成為細微的水滴與空氣在混合過程中發生動能轉化，并同時進行熱交換。以風機作為空氣動力裝置，帶動氣流運動，而循環冷卻水從冷卻塔頂部分散噴淋在填料層頂部，通過在填料層內流動，與進入塔內的空氣進行熱交換。換熱效率換熱效率低，不能根據環境溫度調節換熱量換熱效率高，能根據環境溫度調節風機轉速調整換熱量噪音控制無風機，噪音低。與有風機塔超低噪型相當。有風機，超低噪型與無風機塔相當。耗電功率冷卻塔無功率，但需增加冷卻水泵揚程，增加水泵功率增加風機功率與無風機冷卻塔增加水泵功率基本相當運行維護體積大，填料多，冷卻塔清洗費用大，且維護次數多。體積小，填料少，冷卻塔清洗簡單，需維護風扇，維護次數少占地面積占地面積是有風機的2倍左右占地面積小安裝地點體積大，重量重，一般放置居民樓前、馬路邊、綠地內體積小，重量輕，一般放置屋面結論不適合本項目適合本項目

產品參數

型號	玻璃鋼冷卻塔
材質	玻璃鋼
品牌	冷卻塔
選型	冷卻塔規格
類型	封閉式冷卻塔、逆流式冷卻塔
填料	適用冷卻塔任何規格
價格	0
樣本
應用領域	鋼鐵、化工、制藥、化纖、水泥、建材、釀造、造紙、煉油、卷煙、熱電和醫院、賓館酒店業、寫字樓、地鐵、體育館、影院,空調冷卻系統、冷凍系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻,空調冷卻、冷凍、塑膠化工,空調設備、冷庫、冷藏室、冷凍、冷暖空調,食品業、藥業、金屬鑄造、塑膠業、橡膠業、紡織業、鋼鐵廠、化學品業、石化制品,發電機、汽輪機、空壓機、油壓機、引擎
執行質量標準	國標
熱水和空氣流動方向	橫流式冷卻塔、逆流式冷卻塔
噪聲級別	超低噪型冷卻塔
熱水和空氣接觸方式	干濕式冷卻塔
通風方式	自然通風冷卻塔

工作原理

　　三、長期停止運轉注意事項
1.應排除管道循環水、水盆水及進行內部清掃；
2.檢查各部位的鎖緊螺栓是否松動；
3.對排氣口和塔體應加外罩進行保護。
四、管道配置
對制冷設備和冷卻塔之間的管道配置一般按照管道配置圖例進行，同時也應參照制冷設備及其他的機器的使用說明書。循環水泵吸入部分應設置在低于冷卻塔水盆水面的位置。應設置管道臺架，使冷卻塔不直接承受管道的重量。
A、填料：LKT系列標準型、低噪聲型、超低噪聲型冷卻塔填料由改性PVC（聚氯乙烯）平片經熱壓延成型加工而成，淋水填料的作用是將需要冷卻的熱水濺散成水滴并形成水膜，以增加水和空氣的接觸面積和接觸時間，即增加水和空氣的熱交換強度。水的冷卻過程，主要在淋水填料中進行，在淋水填料中水和空氣發生熱交換與質交換。冷卻塔的冷卻效果很大程度上取決于淋水填料的熱交換性能。性能良好的淋水填料具有較高的散熱能力，該進填料的板面結構和組合方式后的菱科（35×20-75°）梯形波淋水填料設計優點有：
1、散熱面積增長系數大。
2、水流在板面上的分布性能好。
3、水和空氣流過板面時擾動大。
上述優點使菱科冷卻塔獲得更高的散熱性能。
B、風機性能：經對比試驗，菱科LKT系列冷卻塔風機選用低轉速空間扭曲前傾式鋁合金冷卻塔專用風機。該風機產品完全能在各種工況下確保冷卻塔的風量、風壓、噪聲和漂水水平及運行性能達到技術要求，其性能特點有：
1、風機葉片采用鋁合金板制作，機號＞12#的風機角度可調，可以在季節變化時，更換葉片安裝角度調整風量、風壓，以提高裝置效率，達到節能目的。
2、風機采用大弦長，空間扭曲，前傾式葉型，低轉速驅動，達到出風口風速均勻，風量大、效率高、噪聲低、電耗省的效果。
3、葉片均經平衡較驗，平衡精度達ISO-2.5。
C、配水部分性能：
配水系統的作用是將熱水均勻濺到整個淋水填料上。配水分布的性能優劣，將直接影響到空氣分配的均勻性及填料發揮冷卻作用的能力。菱科LKT系列冷卻塔采用旋轉管式配水器，利用花灑喉上的布水孔口噴射出水的反作用力推動配水管旋轉，使淋水填料表面得到輪流而均勻的布水。

產品說明

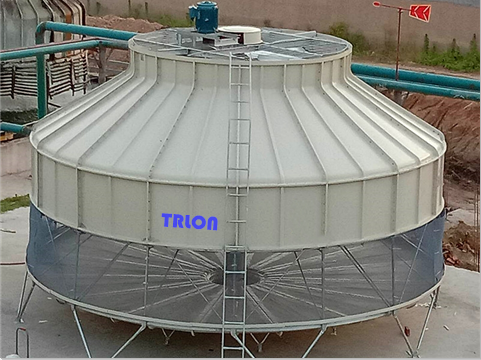

1.塔殼：采用FRP復合材料（俗稱玻璃鋼）制成。表面彩色膠衣采用進口原料噴涂，表面光滑，耐老化，能有效的保護塔殼。
2.電機：采用全密封式冷卻塔專用防水電機,防水性能好,內部采用全銅芯材質,經久耐用,質保1年 .
3.風葉：冷卻塔風葉采用ABS全新料注塑一次成型,風速均勻,葉片加寬加厚,降溫效果更好,另有呂合金風葉可選。
4.填料:冷卻塔散熱片采用蜂窩式全新耐高溫填料,不易堵塞,水流分布性好,能有效提高散熱效果,使用壽命長。
5.灑水系統：布水器采用ABS旋轉灑水，灑水管采用PP注塑一次成型，經久耐用，灑水均勻
6.鋼結構：均采用除銹熱浸鍍鋅處理，耐腐蝕，強度高，易裝配，表面美觀

產品特點：

　　冷卻塔專用布水器:為中小型圓形逆流式冷卻塔專用布水裝置。是冷卻塔中的關鍵部件。其作用是將水均勻地分布到填料上，增大水氣接觸界面，使一部分水汽化，帶走熱量，起到降低水溫的作用。
產品構造
布水器由軸承密封裝置與轉動機體兩部分構成，所采用的密封裝置是由設置在布水器上部的軸承套，上下端分別與蓋板和托板連接組成，使設置在密封裝置內的軸承與中心軸配合，通過連接桿將托板與機體連接成布水器轉動體。并介于密封裝置與機體之間的軸體上還設置擋水裝置，改變了軸承受循環水的沖擊狀態，可有效地避免水汽銹蝕，保證整體啟運正常及提高使用壽命等優點。
工作原理
冷卻水通過進水管通過布水器流入布水管，然后通過布水管上的噴孔形成水流，灑在冷卻塔的填料上。由于噴孔的直徑比較小，水流具有一定的速度，根據作用力與反作用力的原理，布水管受到與水流方向相反的作用力而旋轉，使水流不停地分布到冷卻塔的填料上。水附著填料表面成水膜狀流動，增大了水氣接觸界面，空氣在塔內與水流逆向流動進行熱交換，使一部分水汽化，帶走熱量，起到降低水溫的作用。

結構特征：

　　1.每年應進行一次全面的檢查和維修；
2.電機保養按電機常規進行。齒輪箱內要經常灌滿潤滑油，不得低于標準線；
3.填料、殼體如有積污須及時清除，防止堵塞，填料清洗、周期不大于一年，一般每當使用時即清洗一次；
4.塔內支架視其腐蝕程度涂防腐漆，如材料為不銹鋼類則不需；
5.長期不使用或冬季不使用塔，通道內水放干凈，用油布蓋好，以防贓物進入，防止日曬雨淋。
1.底盤中心自然凸起，不宜腐爛。
2.電機支撐采用井字支撐，堅固耐用。
3.進風網采用立體塑料材質。
4.電機采用380V三相防水電機。
5.浮球采用塑料浮球或不銹鋼浮球，不生銹。

選型設計：

1、冷卻塔專用電機：產地：孟津、上虞、功率：0.25kw-30kw。
2、冷卻塔專用皮帶減速機：孟津產、規格：150T/h-1000T/h。
3、冷卻塔專用行星減速機：上虞、重慶產、規格：3.0KW-30KW。
4、冷卻塔專用鋁合金風機：規格：600mm-600000mm。
5、冷卻塔填料：PVC斜波紋填料規格：125、200、230、250、300。
斜波紋方塔填料：1000mmX500MM、1200MMX500MM。
6、點波紋方塔填料：規格：1000mmX500MM、1200MMX500MM。
7、冷卻塔專用收水器：材質：聚氯乙烯（PVC）、玻璃鋼（FRP）。
8、冷卻塔專用擋風板：規格：50T/h-1000T/h。
9、冷卻塔上塔體、下塔體、百葉窗、支架及維修業務。
