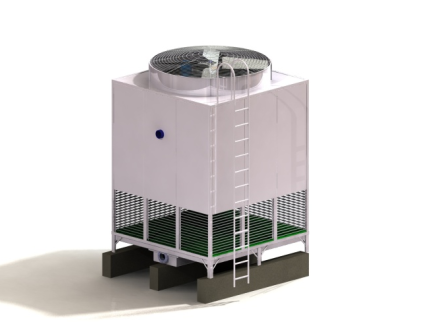

不銹鋼冷卻塔

不銹鋼方型冷卻塔引進國外先進技術，采用新型的設計，它具有重量輕、體積小、效率高、能耗低、便維修等優點。實現在不同溫度、濕度環境，以及系統不同負荷的條件下，均能隨負荷自動調節風機風量，達到冷卻塔運行高效、節能、環保、智能化自動調節控制的最佳效果。不銹鋼方型冷卻塔是根據產品的使用特點,揉合國外先進的熱交換技術與工藝生產科學管理,獨創于熱交換技術的冷卻塔.它具有重量輕、體積小、效率高、能耗低、便維修等一系列比使用常規冷卻塔佳的特點。不銹鋼冷卻塔有以下幾個優點： 1、體積小，可以最大限度的使用于你的場地； 2、不銹鋼冷卻塔電機采用ABB或富士電品牌，經久耐用； 3、傳動系統采用美國著名品牌馬丁傳動； 3、橫流式冷卻塔比較逆流式效率高，維護方便； 4、框架采用優質SS400鋼材熱浸鋅技術，杜絕腐蝕； 5、不銹鋼冷卻塔玻璃鋼外板，外觀美觀，耐老化強； 6、換熱器采用磷脫氧紫銅，換熱效果高，不結垢； 7、換熱器采用發蘭式連接，能在幾分鐘內迅速更換損壞的銅管； 8、不銹鋼冷卻塔換熱器能排水干凈，滿足北方地區不宜使用防凍液的行業；

產品參數

工作原理

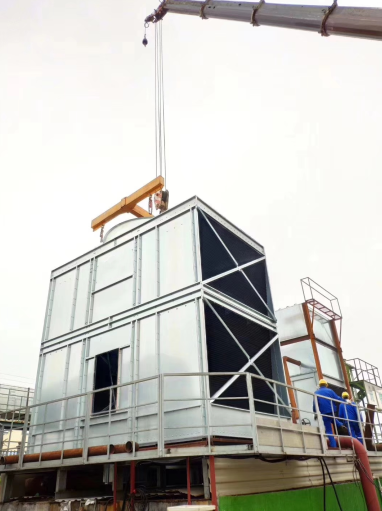

不銹鋼冷卻塔冷卻塔安裝基礎制作及注意事項
1.基礎位置應選擇在通風良好，無建筑物影響，無熱氣流的地方
2.參考冷卻塔之運行質量及設計的安全系數。校核安裝地基的承載能力
3.基礎須按規定尺寸預埋好，各基礎面標高應在同一水平面上，標高誤差±2.5mm；
4.不宜安裝于煙塵多、有熱源、有明火的場所；
5.不宜安裝于有腐蝕性氣體存在的地方；
6.塔頂一般不準用氣割、電焊，以防火災，若必須使用，則按消防規則進行；
7.塔腳與基礎鐵板須焊好后才可試車運轉；
8.電機安裝后，引出線要下掛，出線孔要堵死；
9.冷卻塔的排氣口和障礙物之間的距離應在5M以上；
10.兩臺冷卻塔一起并用，之間的距離不得小于0.5倍塔徑；
11.管道上裝濾網裝置，保證進塔水的干凈，進出水管法蘭均采用PN=0.25Mpa（GB9119.5-88)標準；
12.用戶如自設水池，水池深度、出水管大小及位置、排污、放空、補給水管等均由用戶按實際情況自定。

產品說明

1.塔殼：采用FRP復合材料（俗稱玻璃鋼）制成。表面彩色膠衣采用進口原料噴涂，表面光滑，耐老化，能有效的保護塔殼。
2.電機：采用全密封式冷卻塔專用防水電機,防水性能好,內部采用全銅芯材質,經久耐用,質保1年 .
3.風葉：冷卻塔風葉采用ABS全新料注塑一次成型,風速均勻,葉片加寬加厚,降溫效果更好,另有呂合金風葉可選。
4.填料:冷卻塔散熱片采用蜂窩式全新耐高溫填料,不易堵塞,水流分布性好,能有效提高散熱效果,使用壽命長。
5.灑水系統：布水器采用ABS旋轉灑水，灑水管采用PP注塑一次成型，經久耐用，灑水均勻
6.鋼結構：均采用除銹熱浸鍍鋅處理，耐腐蝕，強度高，易裝配，表面美觀

產品特點：

1. 封閉式冷卻塔是傳統冷卻塔的一種變形和發展。它實際上是一種蒸發式冷卻塔，冷卻器和濕式冷卻塔的組合，它是臥式的蒸發式冷卻塔，工藝流體在管內流過，空氣 在管外流過，兩者互不接觸。塔底蓄水池內的水由循環泵抽取后，送往管外均勻地噴淋下來。與工藝式流體熱水或制冷劑和管外空氣并不接觸，成為一種封閉式冷卻 塔，通過噴淋水增強傳熱傳質的效果。
2.封閉式冷卻塔適用于對循環水質要求較高的各種冷卻系統，在電力、化工、鋼鐵、食品和許多工業部門有應用前景。另一方面，與空冷式熱交換器相比，蒸發式冷卻塔利用管下側水的蒸發潛熱，使空氣側傳熱傳質顯著增強，也具有明顯的優點。

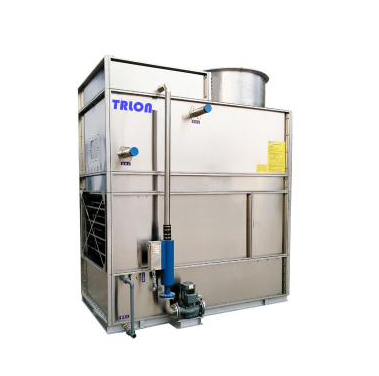

密閉式冷卻塔（也叫蒸發式空冷器）將管式換熱器置于塔內，通過流通的空氣、噴淋水與循環水的熱交換保證降溫效果。由于是閉式循環，其能夠保證水質不受污染，很好的保護了主設備的高效運行，提高了使用壽命。外界氣溫較低時，可以停掉噴淋水系統，起到節水效果。推著國家節能減排政策的實施和水資源的日益匱乏，近幾年密閉式冷卻塔在鋼鐵冶金、電力電子、機械加工、空調系統等行業得到了廣泛的應用。北方地區冬季氣溫通常在零度以下，密閉式冷卻塔的運行防凍問題日益突出，如果解決的不好，可能凍壞換熱管或冷卻塔其他部件。根據不同的工藝特點，密閉式冷卻塔有的冬季全天運行，有的部分時間段運行，有的幾乎不用。但都需要考慮防凍問題。

結構特征：

1.屋頂或空氣清潔流通地方最適宜裝置冷卻水塔；
2.置放時應放平，不能傾斜，以免灑水不均而影響冷卻效果；
3.循環水泵應低于下部儲水槽水位以下；
4.冷卻水塔兩臺以上并用，使用同一水泵時，水槽需另配一連通管，使兩水塔之水位同高；
5.循環水出入水管配管，向下為佳，不能有高于下方水槽之配管。
1、水在塔內填料中，水自上而下，空氣自下而上，兩者流向相反一種冷卻塔。
2、逆流冷卻塔熱力性能好、分三個冷卻段：
①布水器到填料頂這一空間，此段的水溫較高，所以仍可將熱量傳給空氣。
②填料水與空氣熱交換段。
③填料至集水池空間淋水段，水在此段被冷卻稱之為“尾效”。綜上所述，逆流塔比橫流塔在相同的情況下，
填料體積小20%左右，逆流塔熱交換過程更合理冷效高。
3、配水系統不易堵塞、淋水填料保持清潔不易老化、濕氣回流小、防凍化冰措施更容易。
多臺可組合設計，冬季以所需的水溫水量可合并單臺運行或全部停開風機。
4、不銹鋼冷卻塔施工安裝檢修容易、費用低，常用在空調和工業大、中型冷卻循環水中。

選型設計：

1、冷卻塔專用電機：產地：孟津、上虞、功率：0.25kw-30kw。
2、冷卻塔專用皮帶減速機：孟津產、規格：150T/h-1000T/h。
3、冷卻塔專用行星減速機：上虞、重慶產、規格：3.0KW-30KW。
4、冷卻塔專用鋁合金風機：規格：600mm-600000mm。
5、冷卻塔填料：PVC斜波紋填料規格：125、200、230、250、300。
斜波紋方塔填料：1000mmX500MM、1200MMX500MM。
6、點波紋方塔填料：規格：1000mmX500MM、1200MMX500MM。
7、冷卻塔專用收水器：材質：聚氯乙烯（PVC）、玻璃鋼（FRP）。
8、冷卻塔專用擋風板：規格：50T/h-1000T/h。
9、冷卻塔上塔體、下塔體、百葉窗、支架及維修業務。

冷卻塔優勢

1.不銹鋼冷卻塔的功能與循環水量有關，應檢查是否達到了規定水量
2.定期檢查冷卻塔水盆水位、水溫、電機電流、電壓、以及冷卻塔震動情況和噪聲值；
3.冬季運行應注意不使通風窗被冰雪覆蓋。低溫水進行循環。可能會導致播水系統和填料被凍結。
4.在使用前對進出水管道、水池進行全面沖洗、消除全部雜物，以免雜物進入塔內堵塞進、出水管及噴頭等；平時排污口堵上，需清洗時打開。
5.檢查各部件聯接螺栓是否擰緊，特別是傳動系統部件，必須--擰緊；
6.用手轉動風機葉片，檢查減速器傳動是否靈活；
7.檢查風機轉向，從塔頂往上看，應為順時針轉。大功率電機啟動時，為防止扭矩過大燒壞電機，需降壓啟動，待其運轉正常后檢查電機的電流、電壓、振動、噪聲是否在正常范圍內；如有異常應及時檢查，排除故障；
8.風機轉動后，打開出水閥，同時調整水泵流量、進塔水壓，并觀察布水器轉速是否在正常范圍內；
9.大型圓塔采用管式噴頭配水，觀察噴頭布水狀況，要求噴頭噴水應無中空現象，冷卻塔工作時，經常觀察噴頭工作狀況，如有堵塞或變形，須及時清洗或調換；
10.冷卻塔的性能收冷卻水量、進出溫度、氣象參數的影響。故應定時注意冷卻水的流量和水的溫度，并作好記錄；
11.冷卻塔水質要求使用自來水或清潔水，不宜含油污和雜質。混濁度不大于50mmg/L,否則要配套使用水質處理設備；
12.冷卻塔作為一種重要冷卻設備，它在運轉時應有專人管理，常觀察工作狀況，若有異常應及時排除。
