項目概況：

深圳大族激光高新技術企業，深圳市重點軟件企業，廣東省裝備制造業重點企業，國家級創新型試點企業，國家科技成果推廣示范基地重點推廣示范企業，國家規劃布局內重點軟件企業，主要科研項目被認定為國家級火炬計劃項目。

用戶需求：

塔體結構：玻璃鋼橫流冷卻塔

循環水量：2000m3/h

濕球溫度：28.5℃

進水溫度：37℃

回水溫度：32℃

電機功率：5.5KW-6P/每臺

設備噪音：≤65分貝

材質要求：殼體玻璃鋼，內部結構鍍鋅鋼

漂水損失：≤0.001%

風機葉數：機翼型低噪音六風機

進水管徑：DN-150

回水管徑：DN-200

產品特點：

特菱TC系列橫流式冷卻塔結合國內外具有設計先進的熱交換技術而設計生產的，其外形美觀，結構新穎，冷效高，漂水、噪音、能耗低；耐腐蝕、壽命長；便于組合、運輸、安裝、占地面積小，可配套智能化管理的特點。

A、冷卻塔心臟部件——淋水填料

B、采用薄膜式填料，薄膜式阻燃型淋水填料散熱面積大，熱力性能高，集導風、散熱、收水功能于一體。該填料采用真空吸塑而成，整張懸掛式安裝，填料自動定位，無需膠水粘結，方便安裝、拆卸、清洗而不至于破壞填料，同時也完全解決了填料因膠水粘結而易變脆的缺點，從而延長使用壽命（填料正常使用壽命大于15年）；

冷卻塔填料PVC片材為原生料，具有非常強的抗寒凍性能，優越的親水性，熱力性能和抗腐蝕能力。填料片為難燃型材料，氧指數高達34.2，達到國家B1級難燃標準，優于B2級標準，在65℃水溫中72小時不發生變形現象，經過實踐運行證明，該填料能長期在50℃環境中運行。

冷卻塔采用自主知識產權的薄膜式專用填料，此填料片與片之間采用卡口式連接，無需傳統的膠水粘貼，在使用過程中可拆卸維護，這為冷卻塔的使用性能和使用壽命提供了保障。

B、機翼型低轉速的冷卻塔低噪音專用風機

采用防腐性能極佳的鋁合金材質，雙層結構、性能優良，能承受較高的靜壓，效率高且節能，工作穩定，可靠性高，維修周期長，無故障運行時間長，使用壽命高達15年以上，設計為低轉速運行，運行噪音很低，出廠經動、靜平衡測試合格。

C、噴頭
采用重力自然池式布水，配水池水平，孔口光滑，積水深度為200mm。選用口徑較大的橫流塔專門布水噴頭，低水壓設計（20mmH₂O），其優點是防止堵塞、布水均勻，另外播水盆上加設盆蓋，有效地防止雜物進入冷卻水系統造成水污染，有效避免頻繁清洗布水盤的麻煩，同時減少布水噪音向外傳播。

D、性能優良的冷卻塔專用的戶外型全封閉三相異步電動機

采用了冷卻塔專用電機，該電機是為冷卻塔工作環境下的特殊要求而專門設計，雙密封防水汽，方便更換、拆卸、維修，無故障運行時間長，具有效率高，防護等級高（IP55），絕緣等級高（F級）等特點，能在冷卻塔濕熱環境條件下長期連續低能耗運行(正常使用壽命不小于20年)。

E、采用高強度結構設計

冷卻塔的塔體抗風壓達到150Kgf/m²，完全可以承受十二級臺風時（風速大于240千米/小時）的荷載，抗地震烈度達到VIII度（八級）。 ???

塔體結構框架采用優質國標熱浸鍍鋅鋼，保證整塔的強度和抗腐蝕性能，提高塔的使用壽命。

F、傳動部件采用優質冷卻塔專用皮帶減速器

減速器軸承為日本NSK高精度軸承，傳動皮帶為日本“三星”（MITSUBOSHI）優質防水、防滑三角皮帶，槽輪與皮帶經動靜平衡測試，符合穩定運轉要求。

G、底盤 ?
采用大容量設計，每臺塔底盤上設有集水缸，同組塔底盆內部連通，有利于水的平衡流動，防止水的抽空。中心缸底部設有排污口，以便在運行過程中便于業主自行衛生的清理。

H、維護的便利性和安全性設計

塔身設有轉動靈活的寬大檢修門，維修人員進出方便。塔內設有寬敞安全的熱浸鍍鋅檢修走道和扶手、便于檢修工作的安全進行。 塔外設有熱浸鍍鋅爬梯，方便對風機及冷卻塔上部進行維護和檢修。

冷卻塔采用自主知識產權的薄膜式專用填料，此填料片與片之間采用卡口式連接，無需傳統的膠水粘貼，在使用過程中可拆卸維護，這為冷卻塔的使用性能和使用壽命提供了保障。

頂部播水盆設計有蓋板，既可防止水聲的外傳、水質的污染，又可當頂部維修通道，方便維護，有效防止紫外線，陽光氧氣的充分導致青苔滋生。播水盆上加蓋，進水口處加設水的消能緩沖裝置，可以較好地控制進水口的水聲和水的外濺，同時能保持水的清潔，防止陽光直射，抑制播水池內藻類植物的生長。

I、玻璃鋼部件設計

a、底盤采用大容量?jī)A斜設計，清洗方便，每臺塔底盤上設有集水缸，同組塔底盆內部連通，有利于水的平衡流動，防止水的抽空。

b、塔體外殼、風筒、集水盆、播水盆及蓋等均采用優質玻璃鋼復合材料制成，玻璃纖維布、纖維氈、表面膠衣等原材料均采用知名品牌——天馬制造，巴氏硬度高,彎曲強度大。其色種內含抗紫外光穩定劑，抗老化、不褪色，表面光潔如鏡、無裂紋、色澤均勻，塔體邊緣整齊、厚度均勻、無分層，安裝若要切割加工斷面時加封樹脂。玻璃鋼屬高強度材料，不受季節變化影響。

c、側板采用玻璃鋼材質，顏色保持與周圍建筑物協調，外圍板表面為條紋形設計，具有不反光的特點，避免陽光及燈光反射而形成光污染。

J、多臺塔組合的配置設計

多臺組合時，塔與塔之間用玻璃鋼板完全隔開，并留有檢修人員檢修通道和氣密門。當停開一臺或多臺冷卻塔時，運行的冷卻塔通風不會從停開的冷卻塔風筒口倒流、從而避免風“短路”。

K、產品環保說明

a、漂水控制

冷卻塔的漂水是環保的一個重要技術指標。橫流塔系列填料自帶收水器和導風蜂窩，淋水填料自身漂水率皆小于0.001%，但同行產品中填料區中間設計有橫梁和立柱，水流經填料后不可避免的會流經該橫梁和立柱，加上風機的抽力作用，流經該橫梁的水會被抽出塔外，造成漂水，所以其漂水率高達0.1~0.3%。

b、噪音及振動控制

1）、機翼型冷卻塔專用風機，低轉速運行設計，保證冷卻塔在低噪音狀態下運行；

2）、薄膜式型填料獨特的結構設計，有效增大水膜面積，降低滴水噪聲。填料底部浸入水盤的冷水水位以下，冷卻水可成薄膜狀連貫地流入冷水盤內，最大限度避免了水流聲；

3）、播水盆上加蓋，進水口處加設水的消能緩沖裝置，可以較好地控制進水口的水聲，同時能保持水的清潔，防止陽光直射，抑制播水池內藻類植物的生長。

選型方案：

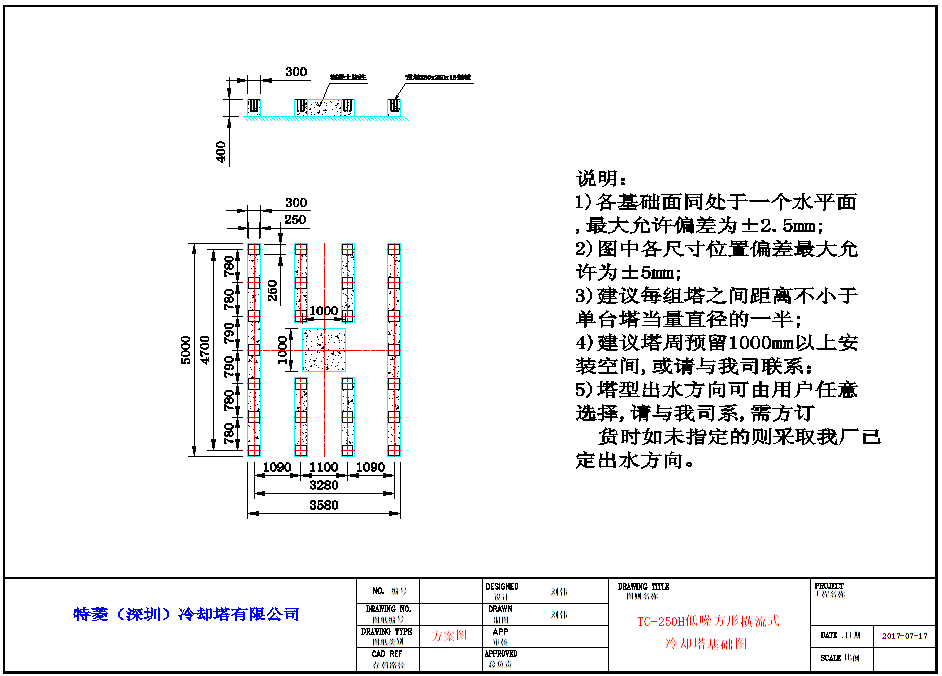

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?TC-250H橫流方形冷卻塔外形圖

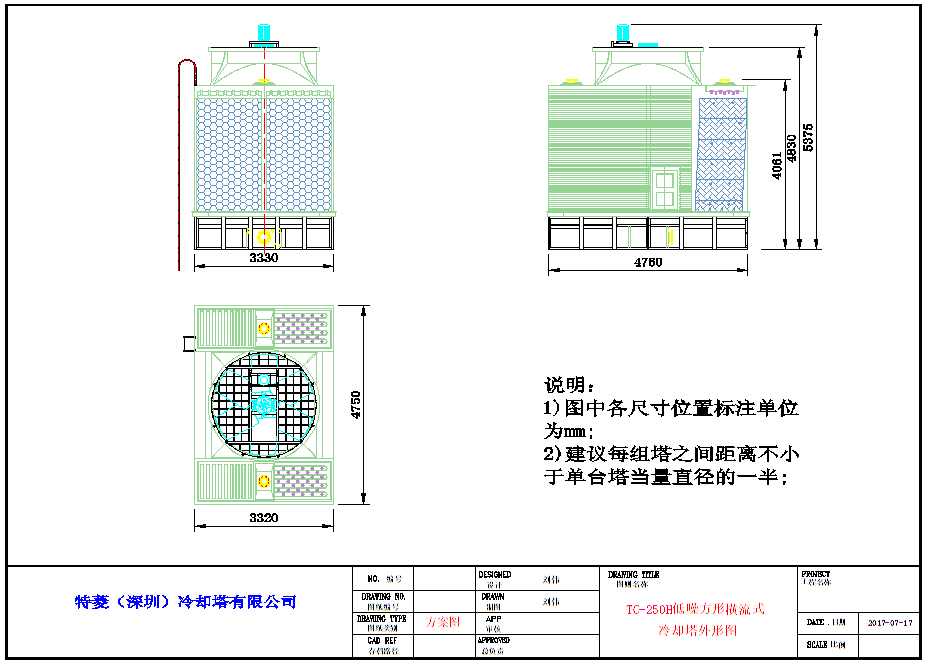

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?TC-250H橫流方形冷卻塔外形圖

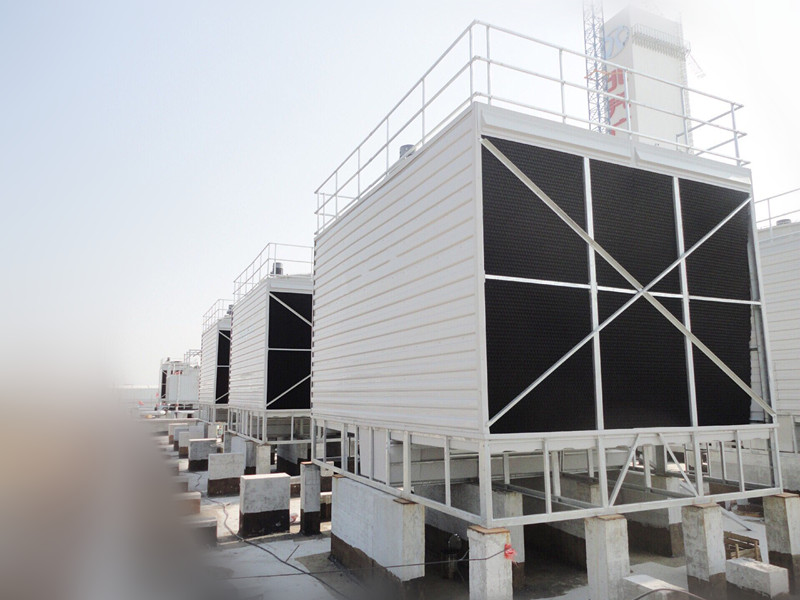

安裝完畢：
